Mô tả sản phẩm

Càng Gắn Khung Treo Bao Jumbo Xe Nâng – Jumbo Bag Lifting Frame

Tổng quan sản phẩm

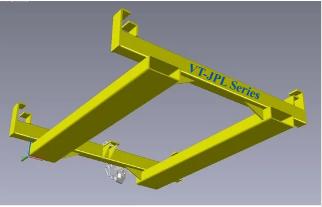

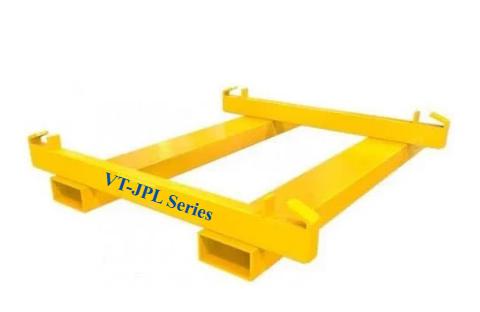

Càng gắn khung treo bao jumbo xe nâng là bộ công tác chuyên dụng lắp trực tiếp lên càng xe nâng, dùng để treo và nâng bao jumbo (FIBC) thông qua các quai treo của bao.
Thiết bị có kết cấu khung chữ U kín, chiều sâu khung lớn, giúp phân bố tải đều, tăng độ ổn định khi nâng bao dung tích lớn.

So với loại móc treo đơn, khung treo bao jumbo cho độ cân bằng cao hơn, hạn chế xoay, phù hợp với các ứng dụng nâng bao nặng trong thời gian dài.

Phạm vi xe nâng áp dụng

• Phù hợp xe nâng tải trọng từ 1,5 tấn đến 5 tấn
• Sử dụng cho xe nâng dầu, điện hoặc gas
• Áp dụng trong kho nguyên liệu, nhà máy sản xuất, khu đóng gói

Kết cấu chung

Kiểu kết cấu: Khung treo bao jumbo gắn càng xe nâng

Phương thức lắp:Chụp càng + chốt khóa an toàn

Kiểu treo bao:4 điểm treo (móc treo cố định trên khung)

Giải thích ký hiệu kích thước (theo hình)

A – Chiều rộng tổng thể khung (Overall Width)
→ Khoảng cách ngoài cùng giữa hai dầm ngang phía trước

B – Khoảng cách tim 2 dầm treo (Inner Beam Spacing)
→ Khoảng trống bên trong khung, nơi treo bao jumbo

C – Chiều cao khung treo (Frame Height)
→ Tính từ đáy dầm đến đỉnh móc treo

D – Chiều sâu khung (Frame Depth)
→ Tính từ mặt lưng càng xe nâng vào đến mép trước khung

Thông số kích thước tiêu chuẩn (đề xuất theo tải)

Mode VT-JPL-1

Phù hợp xe nâng 1.5 – 2.0 tấn

WLL: 1.500 – 2.000 kg

A (Chiều rộng tổng thể): 1.050 – 1.100 mm

B (Khoảng cách trong): 650 – 700 mm

C (Chiều cao khung): 120 – 150 mm

D (Chiều sâu khung): 1.200 – 1.300 mm

Ống chụp càng: 125 × 50 mm

Trọng lượng khung: ~110 – 130 kg

Model VT-JPL-2

Phù hợp xe nâng 2.5 – 3.0 tấn

WLL: 2.500 – 3.000 kg

A: 1.100 – 1.200 mm

B: 700 – 750 mm

C: 150 – 180 mm

D: 1.300 – 1.400 mm

Ống chụp càng: 150 × 60 mm

Trọng lượng: ~140 – 165 kg

Model VT-JPL-3

Phù hợp cho xe nâng 3.5 – 5.0 tấn

WLL: 4.000 – 5.000 kg

A: 1.200 – 1.300 mm

B: 750 – 800 mm

C: 180 – 220 mm

D: 1.400 – 1.500 mm

Ống chụp càng: 180 × 70 mm

Trọng lượng: ~180 – 220 kg

Vật liệu và chế tạo

Vật liệu chính: Thép kết cấu SS400 hoặc Q345

Dầm chính: Thép hộp chịu lực, hàn liền khối

Móc treo bao: Thép tấm dày, bo tròn chống cắt quai bao

Chốt khóa càng: Thép cường độ cao

Bề mặt: Sơn công nghiệp chống gỉ (tùy chọn sơn tĩnh điện)

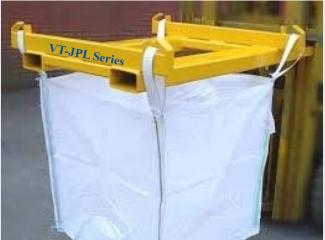

Ứng dụng thực tế

Nâng bao jumbo chứa bột đá, bột mì, tinh bột sắn

Nâng bao nguyên liệu thức ăn chăn nuôi

Nâng bao hóa chất dạng khô đóng FIBC

Ứng dụng trong kho nguyên liệu, trạm trung chuyển, khu đóng gói

Tiêu chuẩn áp dụng

Khung treo bao Jumbo gắn càng xe nâng được thiết kế theo ISO 3691-1 / EN 1726-1 (an toàn xe nâng & phụ kiện), tham chiếu ANSI B56.1.
Vật liệu thép SS400 / Q345, hàn theo AWS D1.1.
Phù hợp bao Jumbo 4 quai (ISO 21898), tải trọng làm việc WLL đảm bảo hệ số an toàn ≥ 2.0.
Yêu cầu vận hành đúng tải, khóa chốt an toàn và không đứng dưới tải nâng.

Nhận gia công theo yêu cầu

Gia công theo kích thước bao jumbo thực tế

Điều chỉnh chiều sâu khung theo xe nâng

Phù hợp xe nâng trong nước và nhập khẩu
